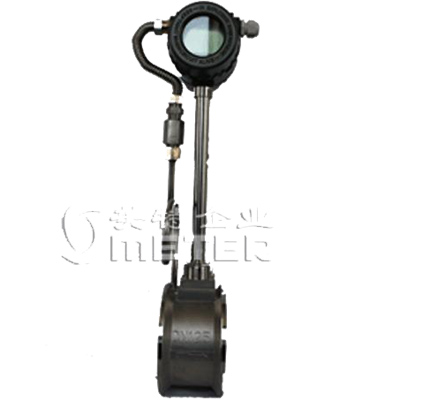

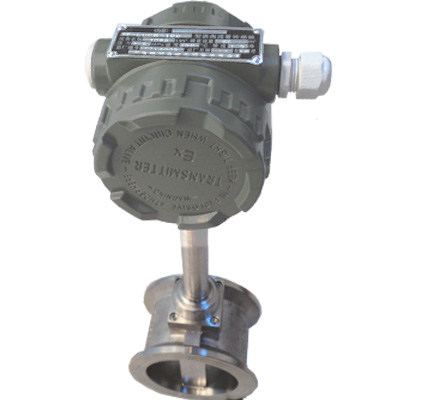

| 產品名稱： | 渦街流量計 |
| 產品型號： | MTLUG系列渦街流量計 渦街流量計是根據卡門渦街理論，利用里流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量儀表。 |
| 聯系方式： | 0411-87551588 |
產品簡介及工作原理
渦街流量計是根據卡門渦街理論，利用里流體的自然振動原理，以壓電晶體或差動電容作為檢測部件而制成的一種速度式流量儀表。
本產品采用獨特的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差，噪聲大，小信號數據紊亂等問題，并采用了獨特的檢測探頭封裝新技術和防護措施，保證了產品的可靠性。
產品有基本型、差壓型、溫壓補償一體型三種測量型式，基本型測量單—工況流量信號，差壓補償型直接測量質量流量，溫壓補償一體型可同時測量溫度、壓力、流量信號，經補償后輸出標況體積流量或質量流量。產品有管道式和插入式兩種結構型式，可現場顯示，也可遠距離傳輸，每種型式都有高溫、高壓、防腐、防爆等規格，又有整體和分體結構，以適應不同的測量介質和安裝環境。
產品特點
■ 結構簡單牢固，無可動部件，使用壽命長，壓力損失小，運行費用低。
■ 采用抗機械振動，抗沖擊和抗臟污的結構新設計。
■ 從檢測探頭到運放電路實現了高度的互換性和通用性。
■ 電路采用表面貼裝工藝，結構緊湊，可靠性高。
■ 按通用操作原則設置菜單，并采用漢字提示，清晰直觀，操作簡單。
■ 在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數。
■ 采用精細低功耗的128×64全點陣式LCD顯示器，就地顯示瞬時流量和累計流量，及補償測量的溫度和壓力，顯示數據豐富直觀。
■ 具有多點線性修正功能，大大提高測量精度。采用高速算法單脈沖逐個脈沖測周期后，逐個進行壓縮或展寬計算后僅滯后一個周期輸出，達到完全的實時線性補償，此性能達到世界領先水平。
■ 差壓補償型渦街質量流量計可直接測量質量流量，不受介質組分或干度變化的影響，測量精度更高。
■ 溫度壓力補償型內置或外置傳感器自動進行溫度和壓力修正，將工況流量直接轉換成質量流量或標準狀態下的體積流量，測量簡單、精確，12種補償算法幾乎可以滿足所有流量補償要求。
產品應用
本產品具有量程比寬，精度高，安裝維護方便和介質適應性廣等一系列優點。可廣泛應用于石油、化工、冶金、機械、食品、造紙、醫藥，以及城市管道供熱、供水、煤氣等行業的各種低粘度液體、氣體、蒸汽等單相流體的工藝計量和節能管理。

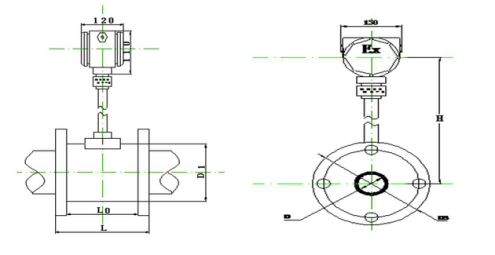

產品主要尺寸及外形
公稱
通徑
DN
儀表
長度
L
儀表
高度
H
安裝法蘭
安裝螺栓
配管規格
法蘭
外徑
法蘭
厚度
螺栓
孔距
螺栓
孔徑
螺栓
數量
螺栓
規格
15
180
415
95
14
65
14
8
M12×60
Φ18×1.5
20
180
420
105
16
75
14
8
M12×60
Φ25×2.5
25
180
425
115
16
85
18
8
M16×60
Φ32×3.5
32
180
435
140
18
100
18
8
M16×70
Φ39×3.5
40
180
435
150
18
110
18
8
M16×70
Φ48×4
50
180
440
165
20
125
18
8
M16×70
Φ59×4.5
65
180
460
185
20
145
18
8
M16×70
Φ74×4.5
80
200
490
200
20
160
18
16
M16×70
Φ89×4.5
100
220
510
220
22
180
18
16
M16×80
Φ109×4.5
125
240
535
250
22
210
18
16
M16×80
Φ134×4.5
150
270
570
285
24
240
22
16
M20×80
Φ159×4.5
200
300
625
340
26
295
22
24
M20×90
Φ219×9
250
320
685
405
28
355
26
24
M24×100
Φ273×11
300
350
710
460
32
410
26
24
M24×100
Φ325×12
350
375
790
520
38
470
26
32
M24×115
Φ377×13
400
400
845
580
42
525
30
32
M27×120
Φ426×13
※注：1、以上參數僅適用于法蘭連接式1.6MPa以下壓力規格的渦街流量計。
儀表長度為標準型尺寸，帶一體化壓力補償型儀表長度相應加長50mm。
法蘭連接式渦街流量計出廠時不配帶管道法蘭和螺栓，用戶需另行購買，連接法蘭的標準為GB/T9119－2000突面板式平焊鋼制管法蘭。
安裝方式
注意事項

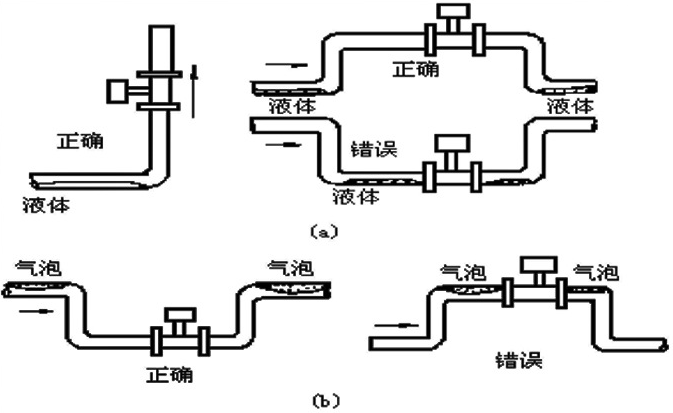

（1）安裝方向。渦街流量計在管道上可以水平、垂直或傾斜安裝，測量液體和氣體時應分別采取防止氣泡和液滴干擾的措施。測量液體時，還必須保證待測流體充滿整個管道。如果是垂直安裝，應使液體自下向上流動，以保證管路中總是充滿液體。
(2)直管段長度。渦街流量計的直管段長度要求為:上游不小于15D;下游不小于10D。直管段內部要求光滑。
(3)安裝漩渦發生體時，應使其軸線與管道軸線垂直。對于三角柱、梯形或柱形發生體應使其底面與管道軸線平行，其夾角最大不應超過5。
(4)渦街流量計對振動很敏感，傳感器的安裝地點應注意避免機械振動，尤其要避免管道振動。否則應采取減振措施，在傳感器上下游ZD處分別設置防振座并加防振墊。
(5)儀表的流向標志應與管內流體的流動方向一致。
測量范圍的確定
不同口徑的渦街流量計的測量范圍是不一樣的，即使同一口徑流量計，用于不同介質時，它的測量范圍也是不一樣的。實際可用的測量范圍要通過計算來確定，下表提供了三種典型介質在特定條件下的流量范圍
