| 產品名稱： | MLZ金屬轉子流量計 |
| 產品型號： | MLZ系列金屬管浮子流量計 金屬管浮子流量計測量部分由錐管和浮子組成。當流體進入錐管流過浮子時上下產生壓力差，使浮子向上移動，其所受的差壓力、重力、浮力平衡時浮子就停在某一個位置，此位置與流量有相應的關系。 |
| 聯系方式： | 0411-87551588 |

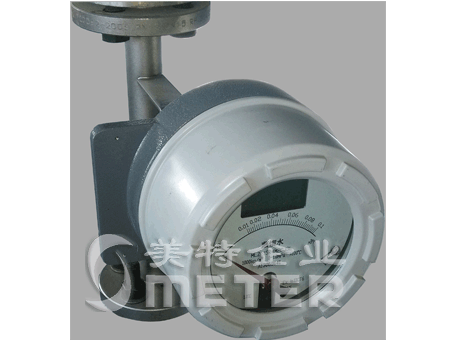

產品簡介及測量原理

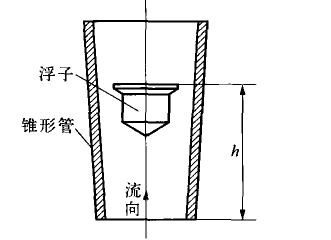

MLZ系列金屬管浮子流量計（又稱金屬轉子流量計）的測量部分由錐管和浮子組成。當流體進入錐管流過浮子時上下產生壓力差，使浮子向上移動，其所受的差壓力、重力、浮力平衡時浮子就停在某一個位置，此位置與流量有相應的關系。通過磁耦合的方式傳遞出來，就可以表示出流量的大小。
MLZ系列金屬管浮子流量計用于連續測量封閉管道中液體和氣體的體積流量，結構堅固可靠，能適應于各種復雜場合的流量測量，因此廣泛地應用于流量測量和工業過程控制。
產品特點
金屬轉子流量計是工業上和實驗室最常用的一種流量計它具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子流量計適用于測量通過管道直 徑D<150mm的小流量，也可以測量腐蝕性介質的流量。使用時流量計必須安裝在垂直走向的管段上，流體介質自下而上地通過轉子流量計。
產品組成
金屬管浮子流量計由傳感器和轉換器組成，傳感器按流體的流向分下-上、下-上橫、平進- 平出三種結構形式。傳感器按功能分為基型（J型）、耐腐型（F型）、高溫型（G型）、夾套保溫型（T型）和阻尼型（Z型），轉換器由指示器、ESK磁電（或磁耦合）變送器、報警指示器組成。 如下圖
產品應用
金屬管浮子流量計，可測量液體、氣體或蒸汽，該儀表采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。
標準配置：浮子，流量管
特殊功能傳感器
F型-耐腐型
采用特種金屬材料，或內襯四氟塑料，用于測量腐蝕性較強的流體流量。
G型-高溫型
加裝散熱器對熱源進行隔離，用于測量較高溫度的流體流量。
T型-夾套保溫性
在對較高粘稠度或需要保持良好流動狀態的流體測量時，進行夾套保溫，夾套管中導入蒸汽或熱流，以免結晶、結垢等，夾套管用Φ10×1的銅管或法蘭（DN15，PN1.6MPa)與外部連接。
Z型-阻尼型
進行氣體測量時，如果入口壓力較小或不穩定，采用阻尼型可以減弱浮子的震動，保證測量的穩定性。也可以用于較大脈動液體流量的測量。
安裝方式
1.垂直安裝
2.水平安裝

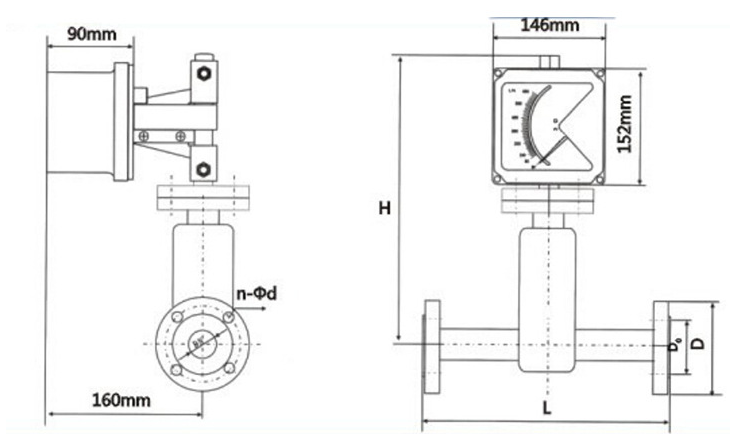

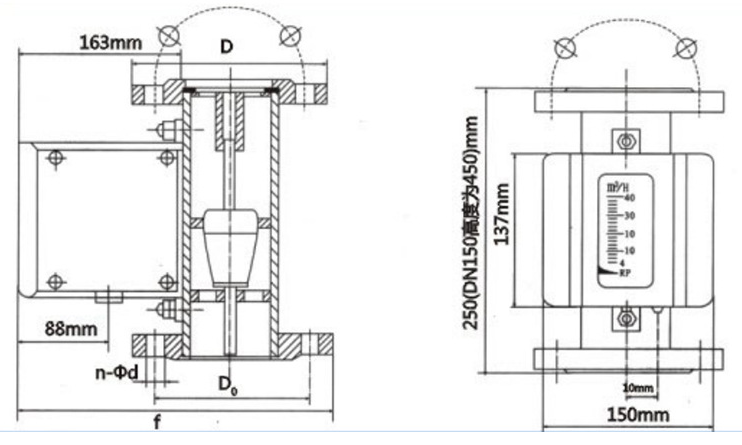

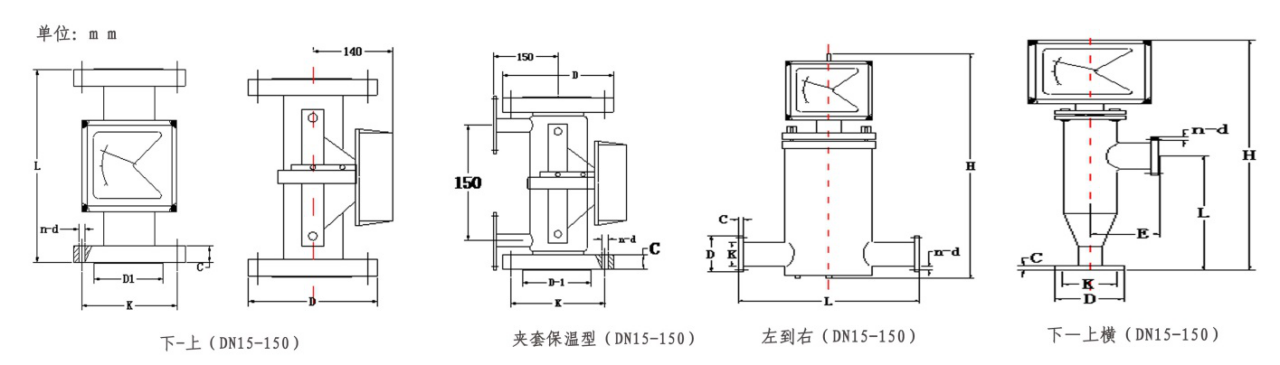

3.安裝尺寸
表中單位：mm
|
公稱 通徑 |
法蘭尺寸（GB9119) |
安裝尺寸 |
||||||||||
|
1.6、4.0MPa(DN15-50) |
下-上 |
左-右 |
下-上橫 |
|||||||||
|
D |
K |
D1 |
C |
n |
d0 |
L |
H |
L |
E |
H |
L |
|
|
15 |
95 |
65 |
46 |
14 |
4 |
14 |
250 |
440 |
250 |
100 |
400 |
250 |
|
25 |
115 |
85 |
65 |
16 |
4 |
14 |
480 |
|||||
|
50 |
165 |
125 |
99 |
20 |
4 |
18 |
540 |
300 |
|
450 |
||
|
80 |
200 |
160 |
132 |
20 |
8 |
18 |
610 |
400 |
150 |
350 |
||
|
100 |
220 |
180 |
156 |
22 |
8 |
18 |
650 |
|||||
|
125 |
250 |
210 |
184 |
22 |
8 |
18 |
500 |
720 |
500 |
250 |
500 |
370 |
|
150 |
285 |
240 |
211 |
24 |
8 |
22 |
480 |
|||||

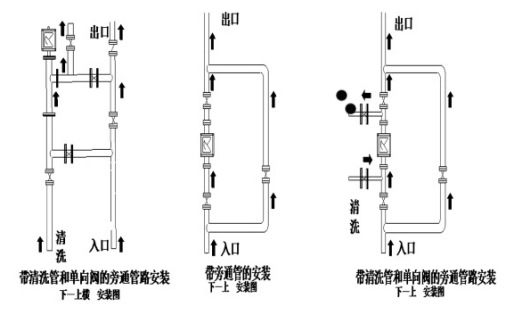

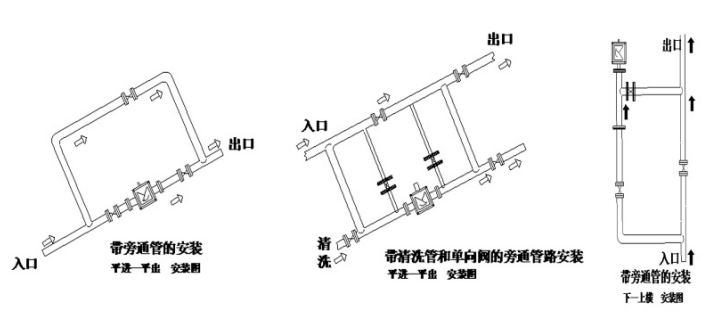

工藝安裝示意圖
