固定式流量計技術參數

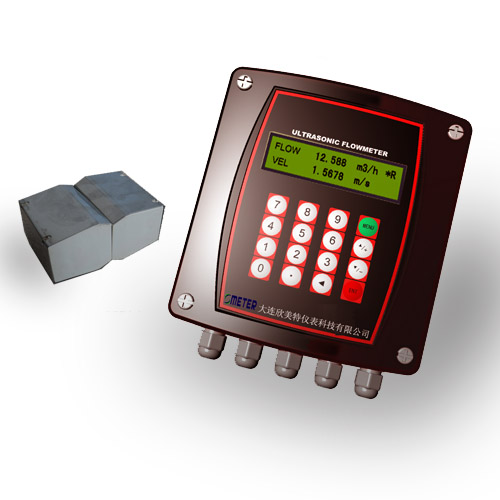

1、轉換器

原理：低電壓多脈沖、數字時差式

顯示方式：2行LCD液晶顯示，可顯示瞬時流量，流速，累計流量，時間等

精度：1.0%（修正后可達0.5%）

重復性：0.5%

測量周期：500ms

信號處理：精度0.1%4-20mA或0-20mA等電流輸出，阻抗0-1K脈沖輸出正、負、凈流量或熱量累計或瞬時流量的頻率信號（1-9999HZ之間可選）

繼電器輸出：可輸出多種信號

            可輸出五路信號（溫度，壓力，液位等信號）

數據處理：內有記憶功能，可存儲16條安裝點參數，多條測量數據；

          自動記憶360日，可累計6年以上的累積流量記錄；

          自動記憶開關時刻的流量及斷電記憶流量功能；

          可具有光電信號出數據輸出方式；

          RS485，RS232接口方式.數據可編程批量控制

工作環境：溫度要求-30℃～80℃；溫度為85%RH

供電方式：AC220或DC8～36V

功耗：1.5W

2、傳感器

組成：陶瓷晶體

工作環境：溫度要求-30℃～125℃，可在水下3米以內工作

信號線：128編屏蔽雙絞專用信號，單根可延長到500米

測量要求

管徑：鋼、不銹鋼、鑄鐵、水泥管，銅、pvc、鋁、玻璃鋼等一切質密的管道，允許帶襯里

測量管徑：15mm～6000mm

介質種類：水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳播超聲波單一均勻的液體

溫度：0℃～100°～120℃（外夾式傳感器）0℃～125℃（插入式傳感器）

濁度：≤10000ppm的含其量較小介質

流速范圍：0～12m～30m/s

3、轉換器（MET-1018）

4、傳感器

安裝方式    傳感器類型      介質溫度     電纜長度  管外徑m m

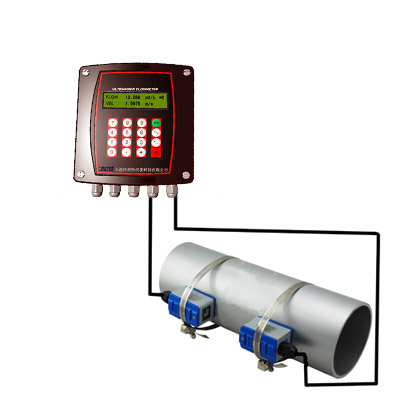

1. 外夾式   HS.小支架       A.常溫（下于60℃）

2. 插入式   HM.中支架      B.高溫（60℃-125℃）

3. 管段式   S.S型傳感器

            M.M型傳感器

            L.L型傳感器

            1.可直焊的管路（如碳鋼，不銹鋼等）

            2.不可直焊的管路（如鑄鐵、水泥、pvc等）

            3.直插式

            4.雙聲道式（只對應插入和管段安裝方式）

舉例：MET-1018FAN21A50-400

選型說明：標準固定型超聲波流量計AC220供電無光電隔離，

          插入式傳感器（管路可直焊）常溫單根信號線為50米，管徑為400mm。
